분석 보고서

테이블/컬럼 명으로 해당 속성을 사용하는 리소스의 Caller, Callee 관계를 확인하거나 클래스/메소드 명으로 해당 속성에 사용되는 DB 데이터 정보를 확인할 수 있는 화면이다. 대용량 정보를 엑셀 파일로 내려받을 수 있으며, 화면에는 약 20개 정도의 데이터만 표시된다.

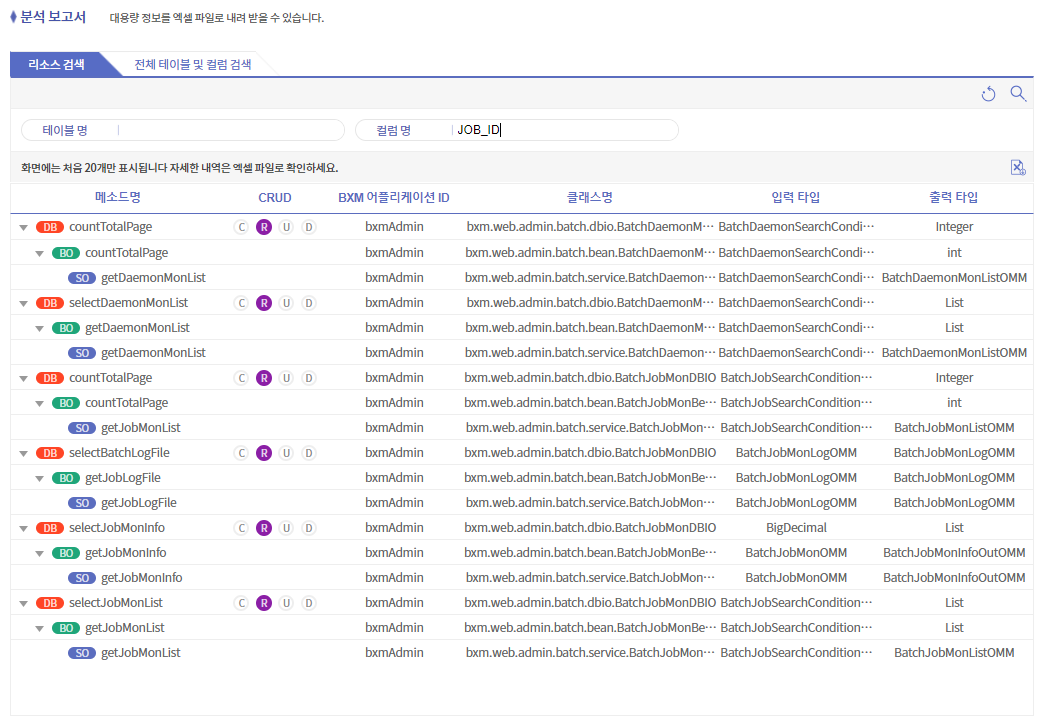

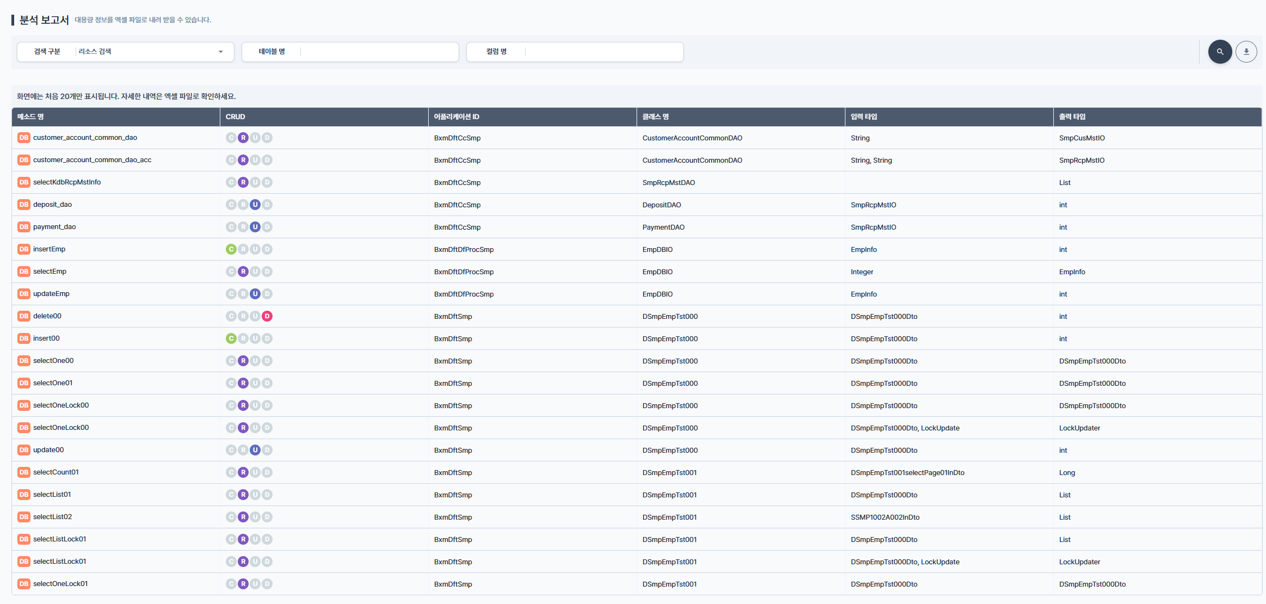

Figure 1. 분석 보고서

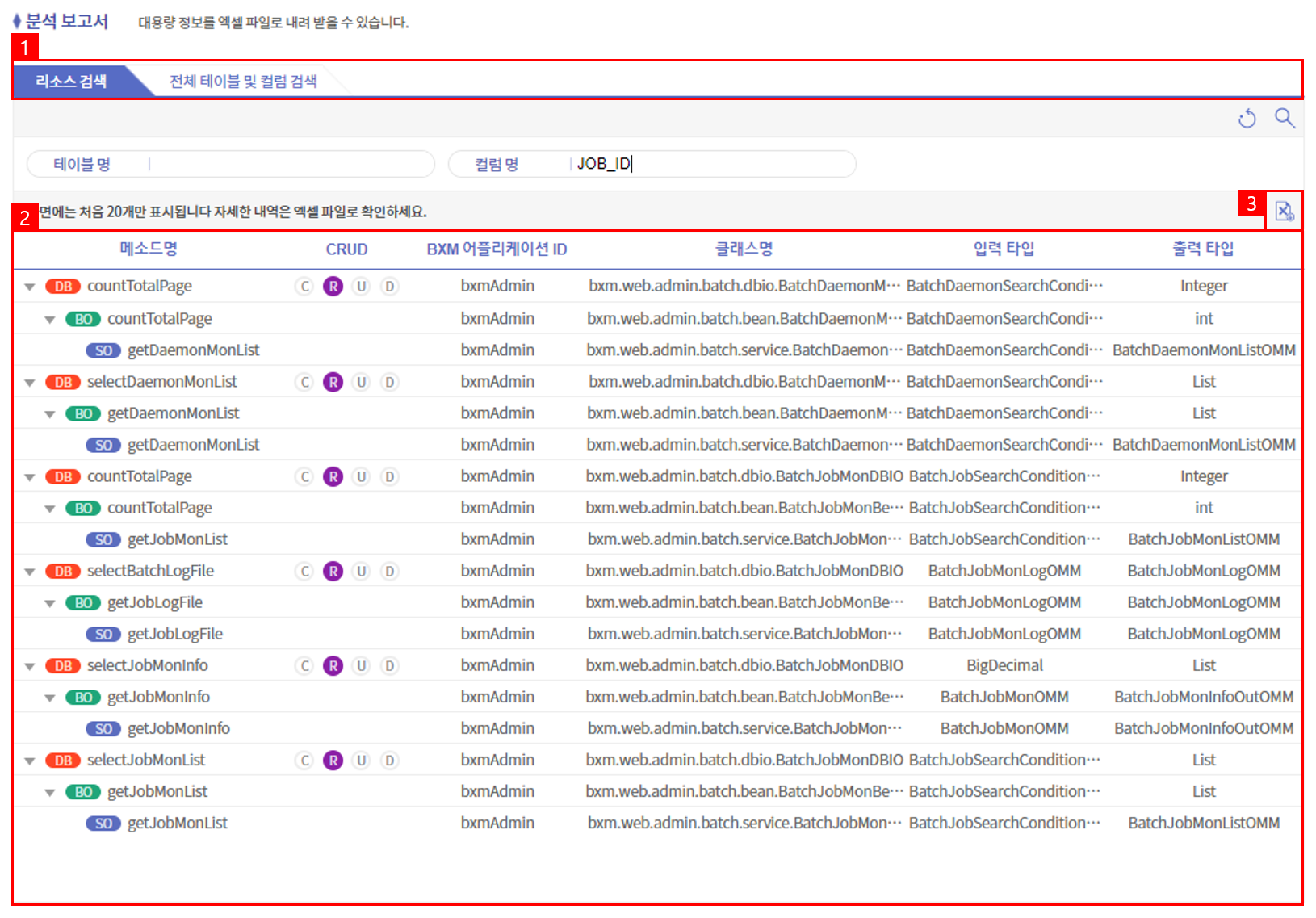

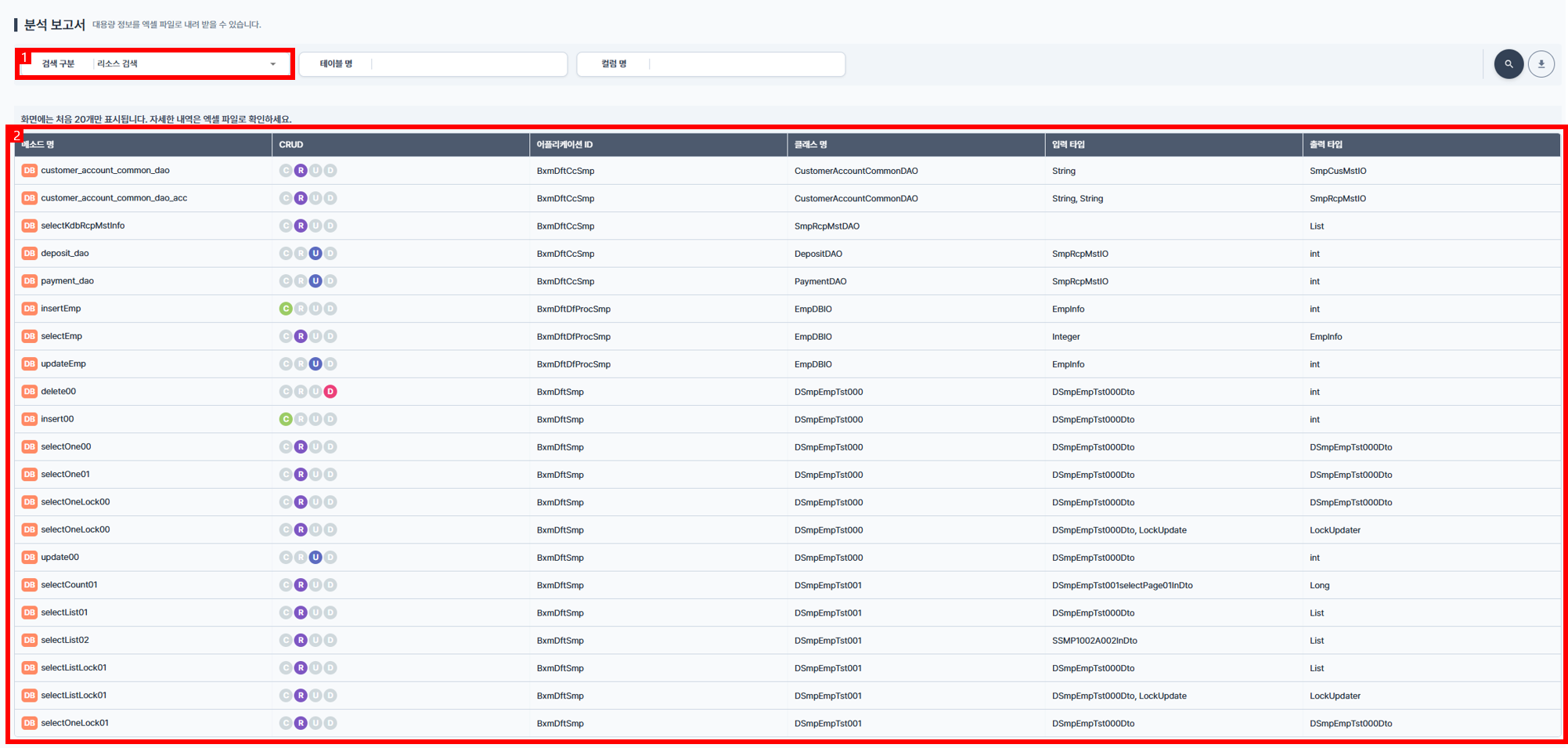

Figure 2. DB영향도(리소스→DB) 화면 상세

분석 보고서 화면은 크게 3가지 부분으로 나눌 수 있다.

리소스 검색/전체 테이블 및 컬럼 검색 탭
데이터 미리보기 그리드
엑셀 다운로드

1. 리소스 검색 탭

리소스 검색은 분석된 전체 리소스 중 테이블 명과 컬럼 명을 검색 조건으로 데이터를 출력해주는 화면이다. 화면에는 처음 20개 정도만 보이고 전체 데이터를 보려면 엑셀 파일로 확인해야 한다.

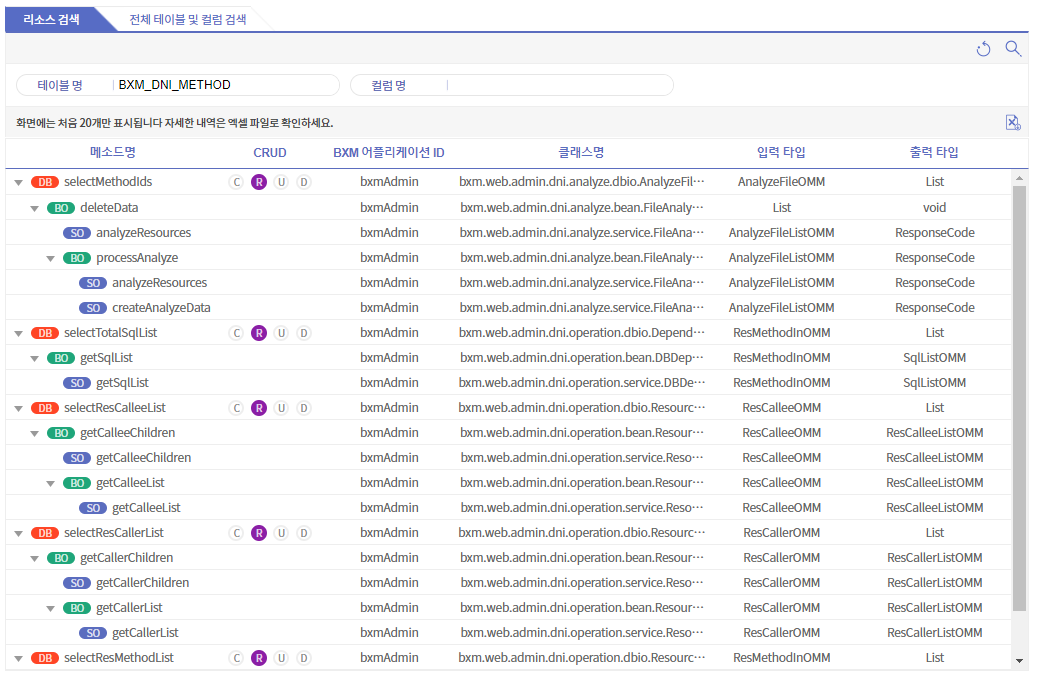

Figure 3. 리소스 검색 탭 화면

분석 보고서-리소스 검색 상세
컬럼 명	설명
메소드 명	메소드 명.
CRUD	CRUD는 Create(생성), Read(읽기), Update(갱신), Delete(삭제)의 약자로 기본적인 데이터 처리 기능을 일컫는다. 각 테이블의 CRUD에 색이 있는 아이콘이 있으면, 해당 SQL을 사용한다는 뜻이다. 만약 R에 불이 들어오면, Read(읽기)인 select문에 테이블이 사용되었다는 뜻이다.
BXM 어플리케이션 ID	해당 메소드가 속해 있는 BXM 어플리케이션 명.
클래스 명	해당 메소드가 속해 있는 클래스 명.
입력 타입	해당 메소드의 입력 타입.
출력 타입	해당 메소드의 출력 타입.

엑셀 다운로드를 받으면 전체 데이터가 아래와 같이 출력된다.

엑셀 데이터 중 sqlTypeCd는 0 : Read / 1 : Create / 2 : Update / 3 : Delete 이다.

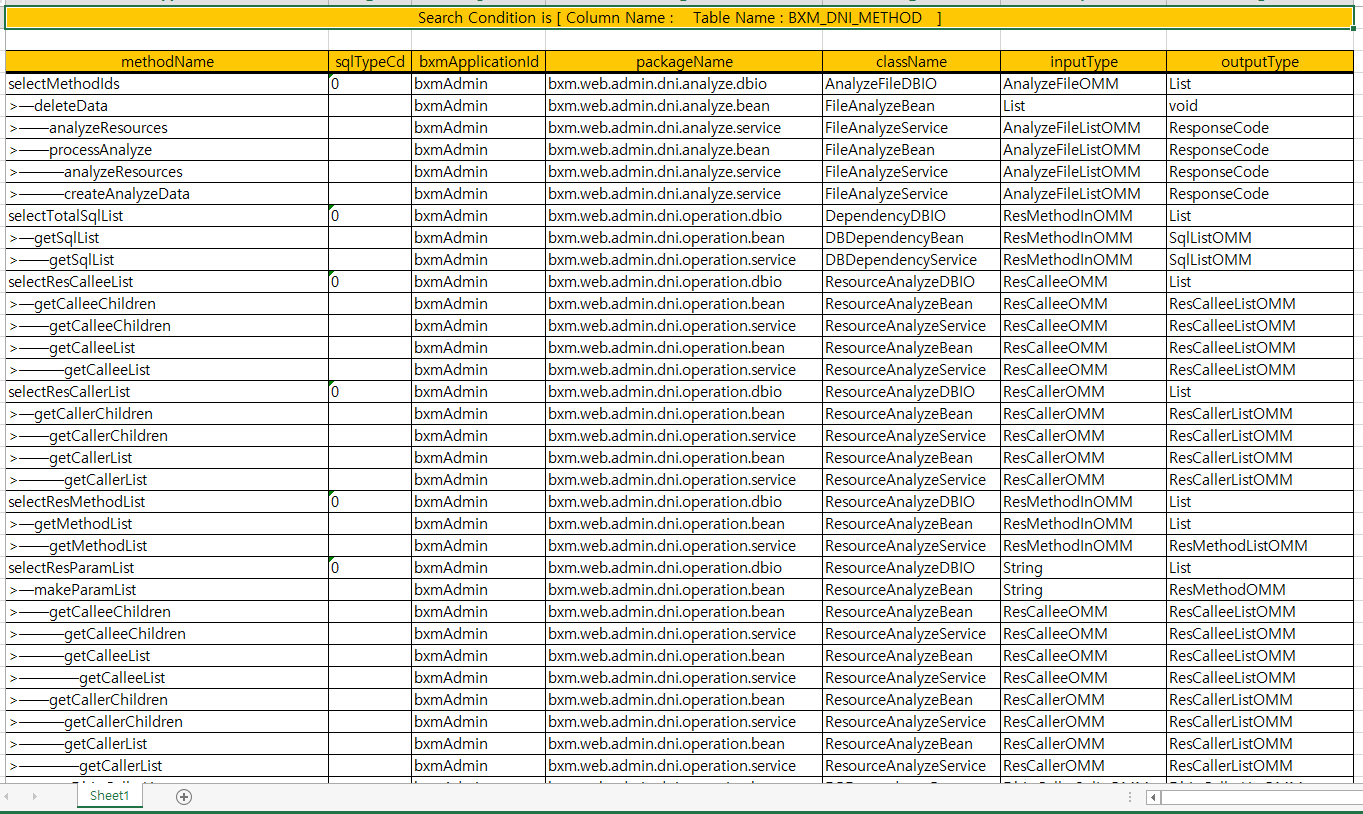

Figure 4. 분석 보고서-리소스 검색 엑셀 다운로드

2. 전체 테이블 및 컬럼 검색 탭

클래스 명이나 메소드 명을 검색 조건으로, 해당 클래스나 메소드가 사용하는 테이블 및 컬럼을 출력한다. DBIO 분석된 대상만 출력된다. 화면에는 처음 20개 정도만 보이고 전체 데이터를 보려면 엑셀 파일로 확인해야 한다.

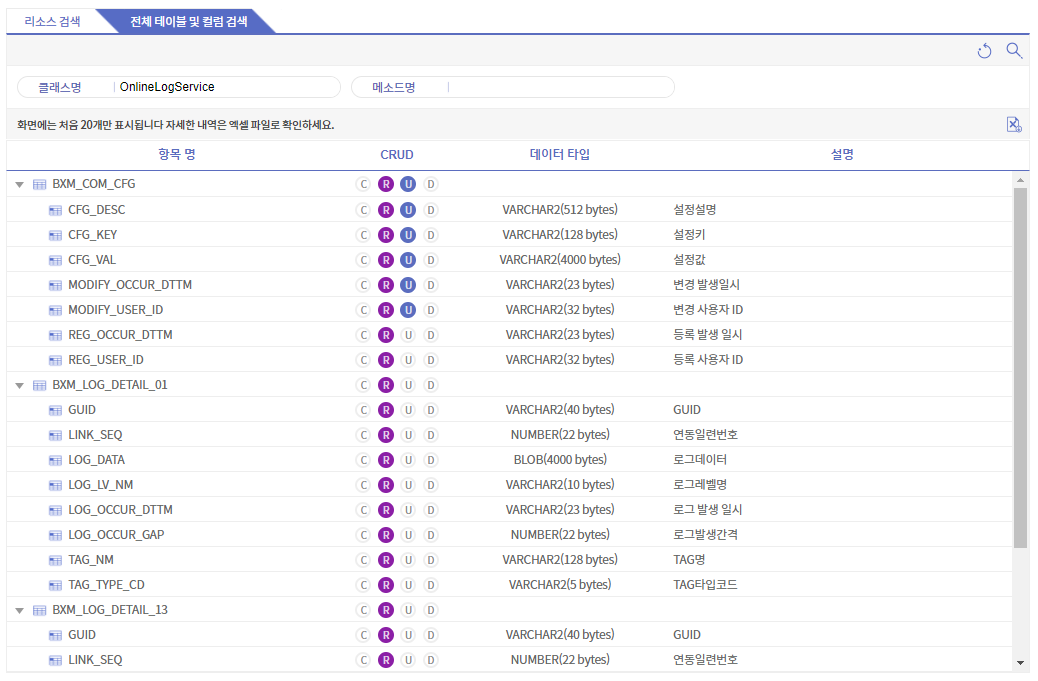

Figure 5. 리소스 검색 탭 화면

분석 보고서-전체 테이블 및 컬럼 검색 상세
컬럼 명	설명
항목 명	테이블 및 컬럼 명.
CRUD	CRUD는 Create(생성), Read(읽기), Update(갱신), Delete(삭제)의 약자로 기본적인 데이터 처리 기능을 일컫는다. 각 테이블의 CRUD에 색이 있는 아이콘이 있으면, 해당 SQL을 사용한다는 뜻이다. 만약 R에 불이 들어오면, Read(읽기)인 select문에 테이블이 사용되었다는 뜻이다.
데이터 타입	해당 컬럼의 데이터 타입.
설명	해당 컬럼의 설명.

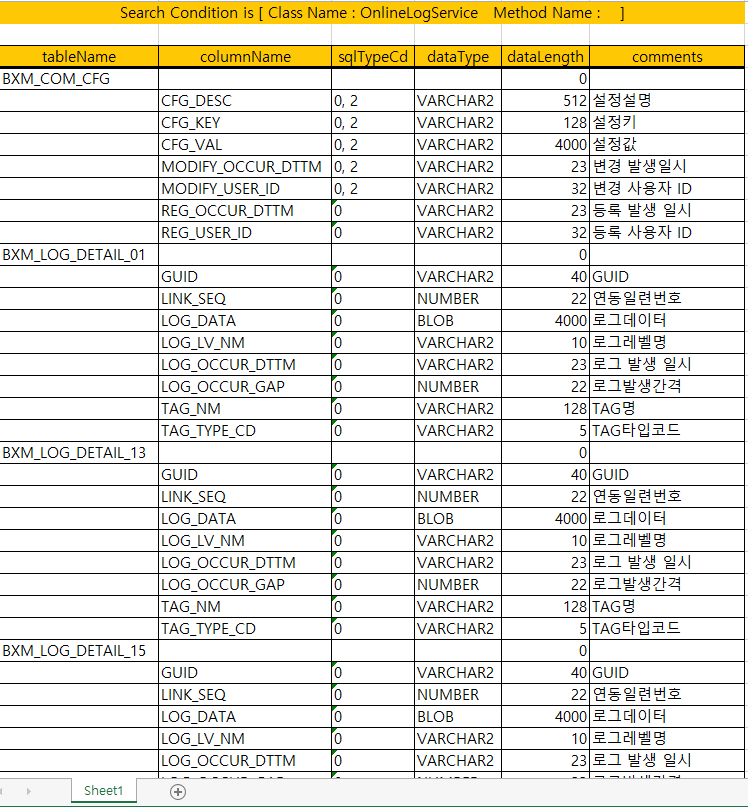

Figure 6. 분석 보고서-전체 테이블 및 칼럼 검색 엑셀 다운로드
