DB영향도(DB→리소스)
DB를 기준으로 리소스와의 관계를 확인할 수 있는 화면이다. DB의 테이블과 컬럼을 기준으로 하며, 입·출력 타입, 데이터 처리 기능(CRUD 타입) 등을 확인할 수 있다.
1. 메인 영역
DB 별 리소스와의 관계를 한눈에 파악할 수 있다.

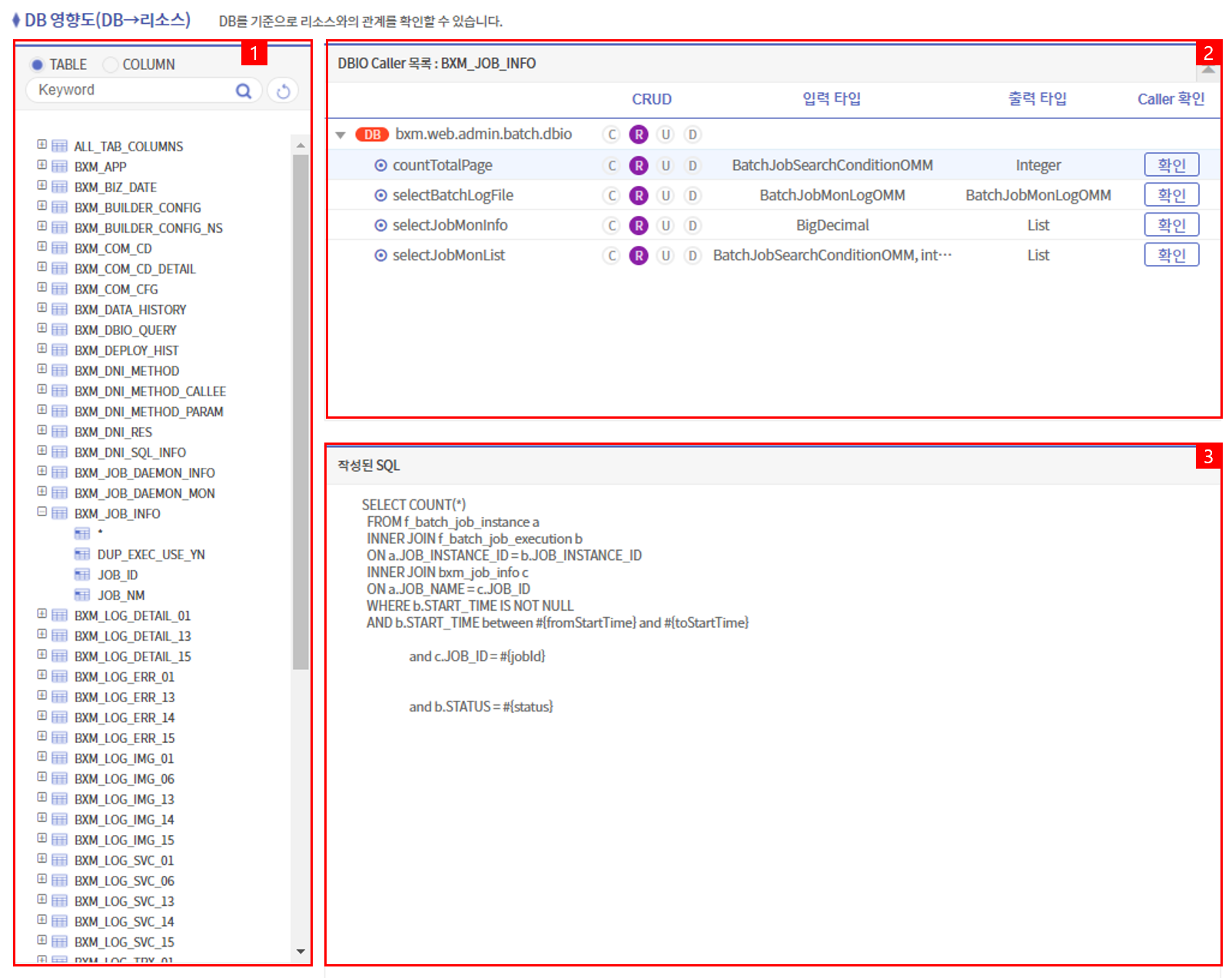

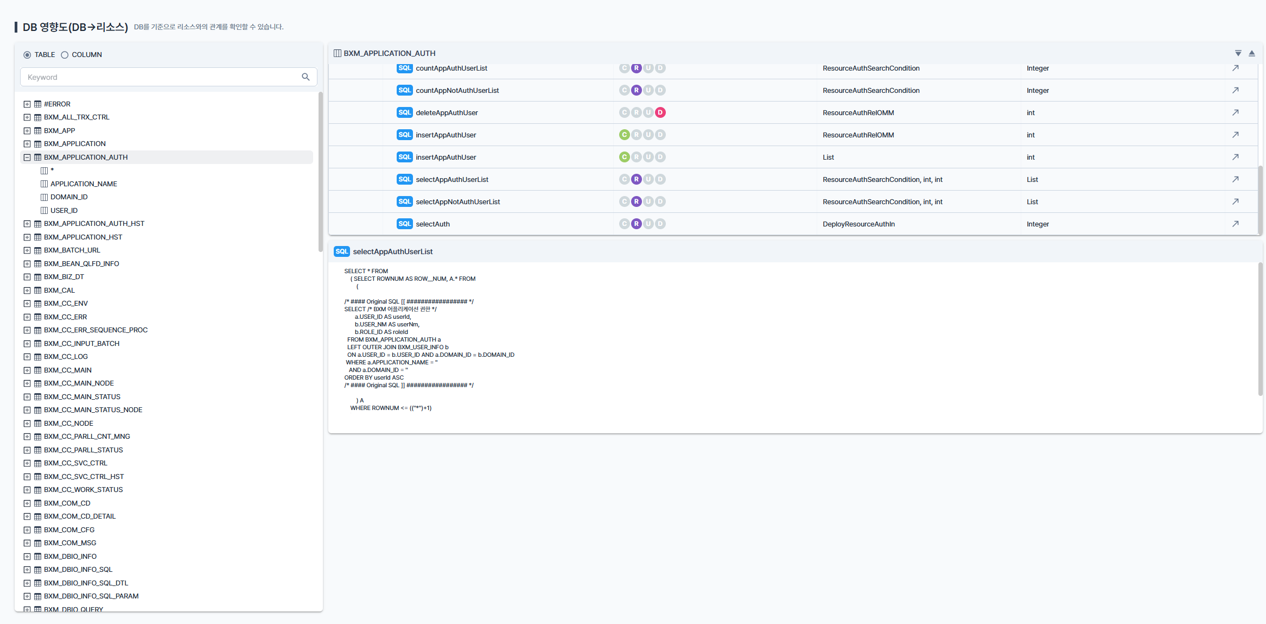

Figure 1. DB영향도(DB→리소스) 화면

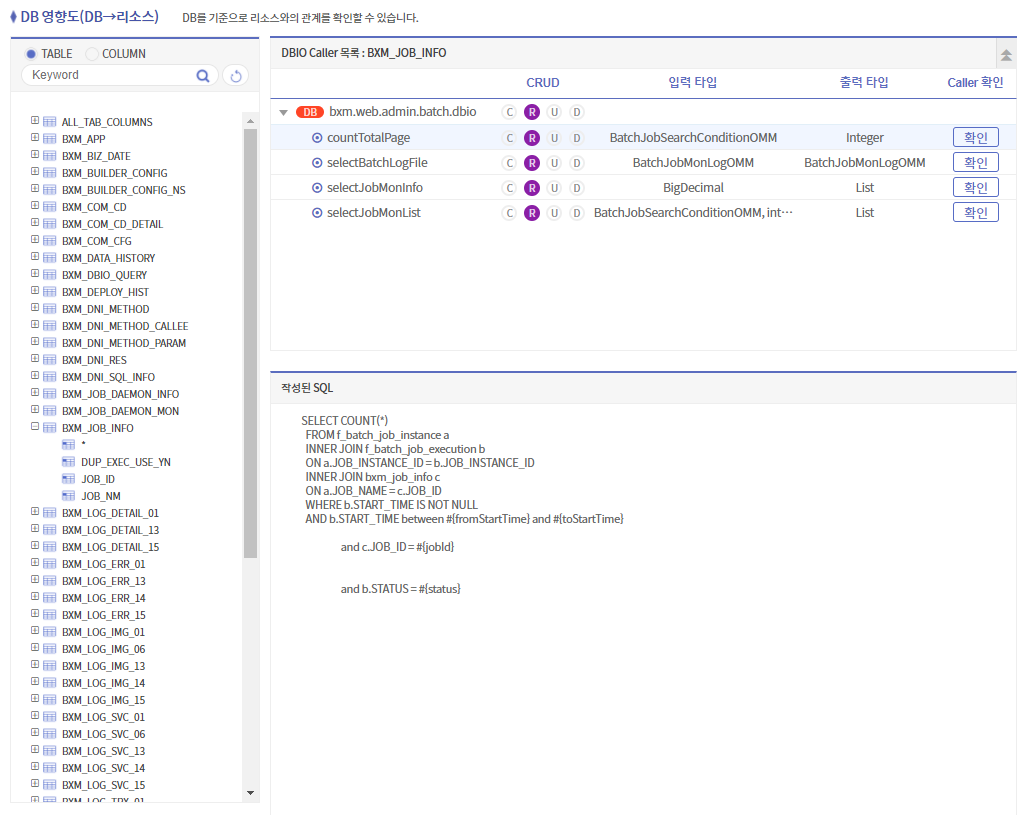

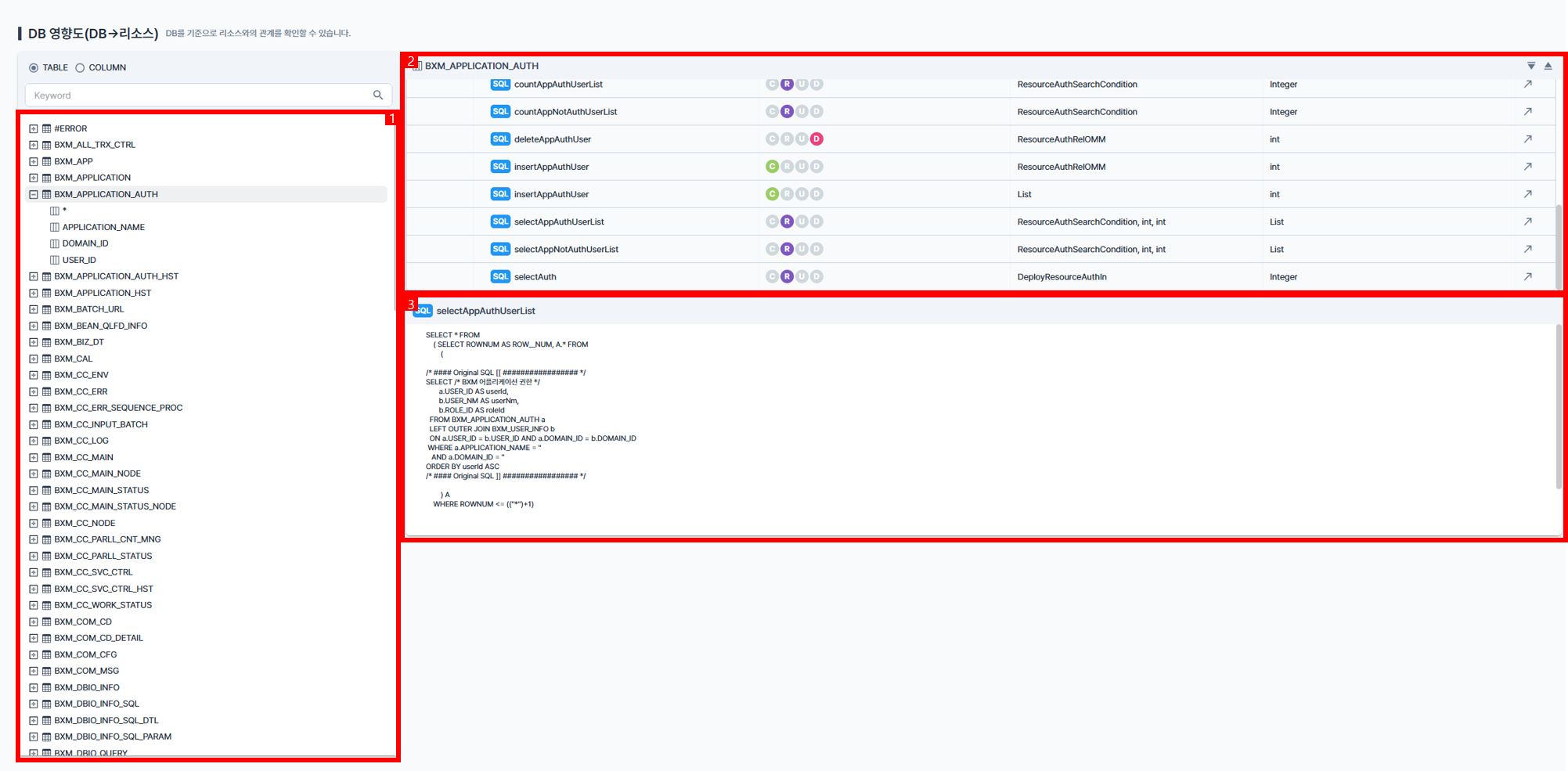

Figure 2. DB영향도(DB→리소스) 화면 상세
DB영향도(DB→리소스) 화면은 크게 3가지 영역으로 나눌 수 있다.
| 번호 | 영역 | 설명 |
|---|---|---|
① |
테이블/컬럼 목록 |
분석이 완료된 테이블/컬럼 목록을 조회할 수 있다. |
② |
해당 테이블/컬럼의 Caller 목록 |
선택한 테이블/컬럼의 Caller 목록을 조회할 수 있다. |
③ |
작성 SQL |

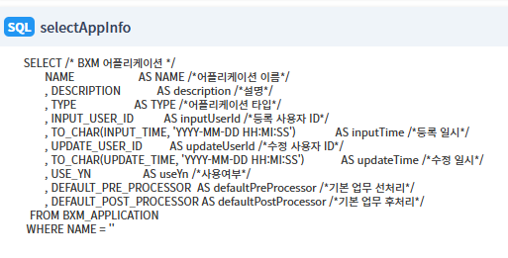

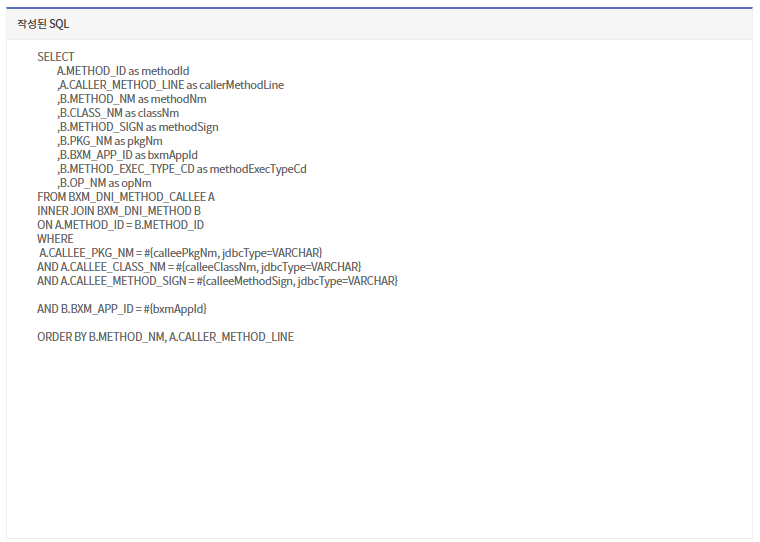

선택한 Caller에서 작성된 SQL을 조회할 수 있다. |
1.2. 해당 테이블/컬럼의 Caller 목록
좌측 테이블/컬럼 목록에서 테이블 명 또는 컬럼 명을 클릭했을 때, 해당 테이블/컬럼을 사용하는 DBIO의 메소드 목록이 나온다.
| 컬럼 명 | 설명 |
|---|---|
CRUD |
CRUD는 Create(생성), Read(읽기), Update(갱신), Delete(삭제)의 약자로 기본적인 데이터 처리 기능을 일컫는다. 각 테이블의 CRUD에 색이 있는 아이콘이 있으면, 해당 SQL을 사용한다는 뜻이다. 만약 R에 불이 들어오면, Read(읽기)인 select문에 테이블이 사용되었다는 뜻이다. |
입력 타입 |
해당 메소드의 입력 타입. |
출력 타입 |
해당 메소드의 출력 타입. |
Caller 확인 |
Caller 확인 버튼을 누르면 해당 DBIO 클래스와 메소드 명을 가지고 리소스 분석 화면으로 렌더링된다. |
