대쉬보드

센터컷을 모니터링하는 화면이다.

1. 메인 영역

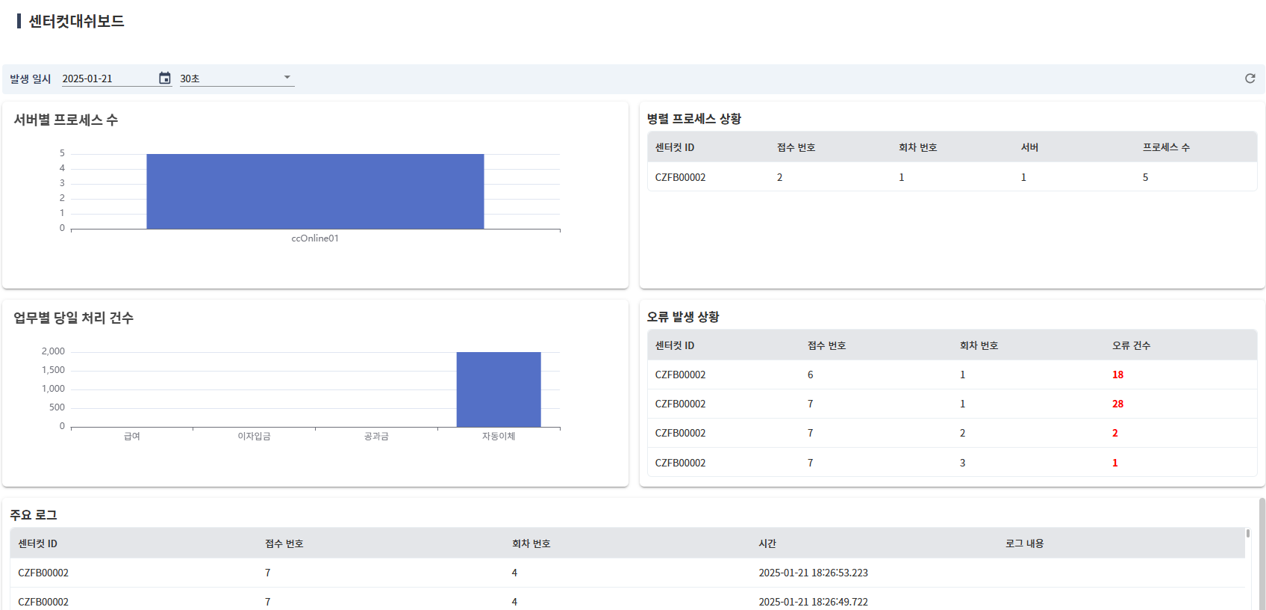

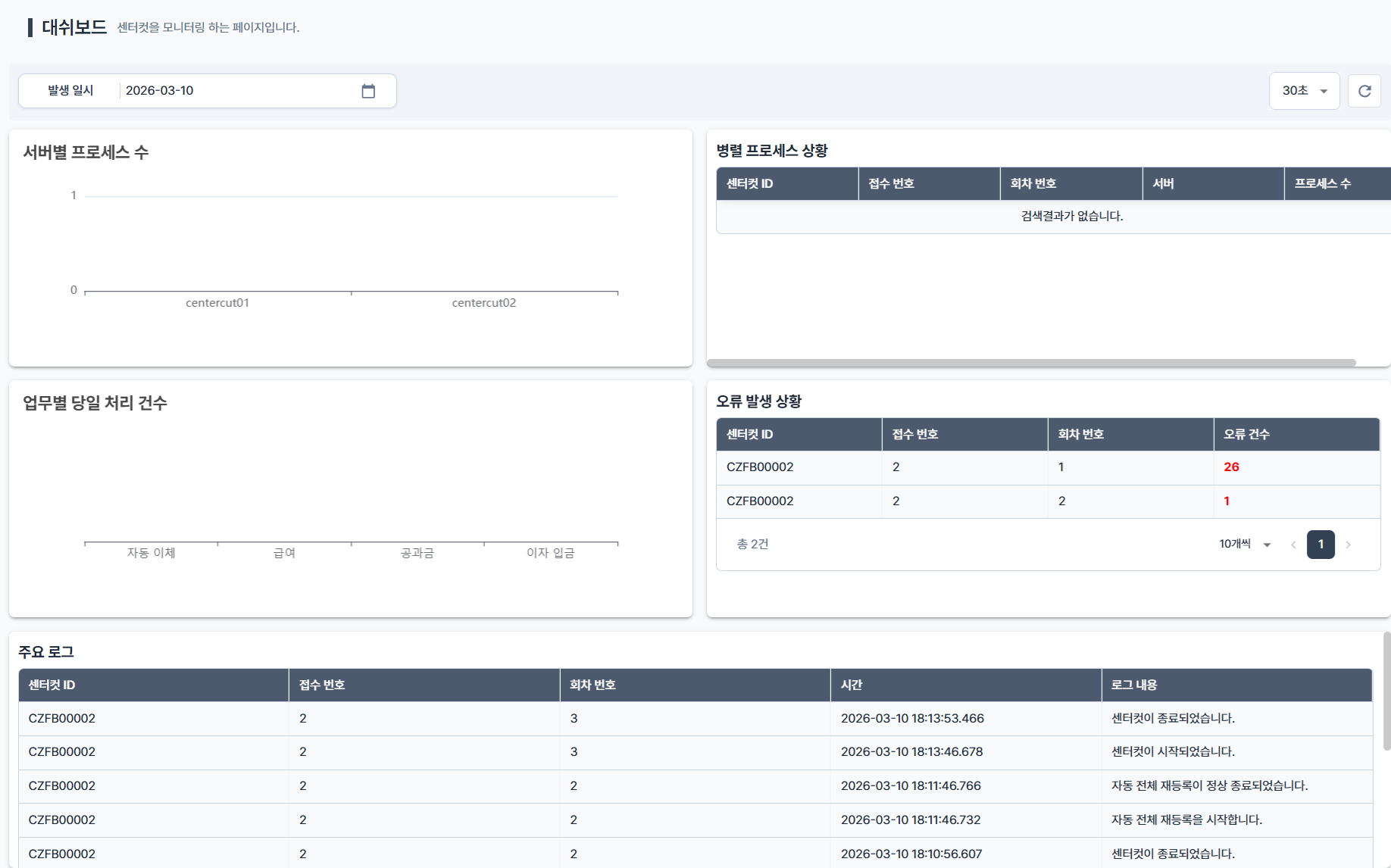

Figure 1. 센터컷 대쉬보드

센터컷 처리 일자와 새로 고침 주기를 설정할 수 있다.

Figure 2. 대쉬보드 상세 조건

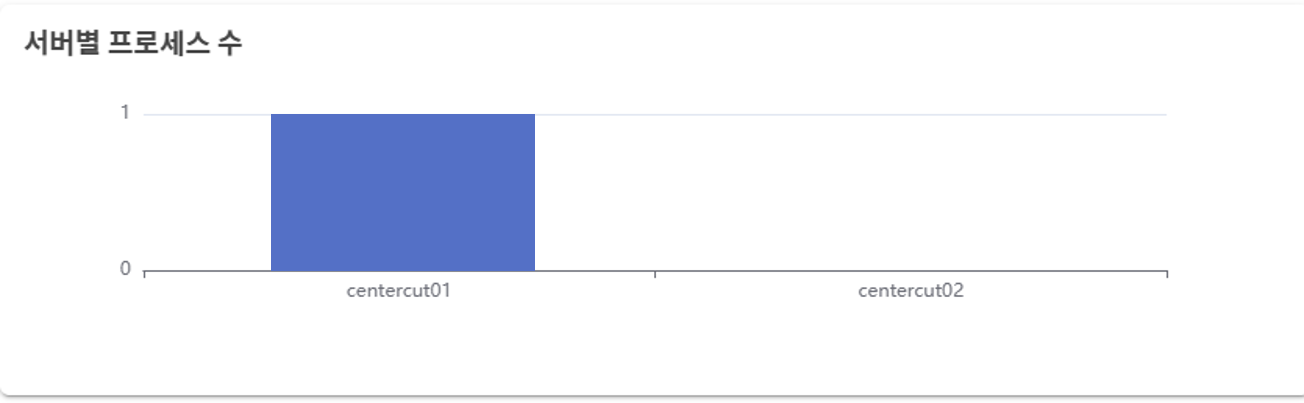

서버 별 프로세스 수를 나타내는 그래프이다. 센터컷 서버 관리에 등록된 서버 중 처리 서버가 통계의 대상이다.

아래 예시에서 centercut01, centercut02 처리 서버가 있고, 그 중 centercut01 프로세스가 1개 돌고 있는 것을 확인할 수 있다.

Figure 3. 서버 별 프로세스 수 영역

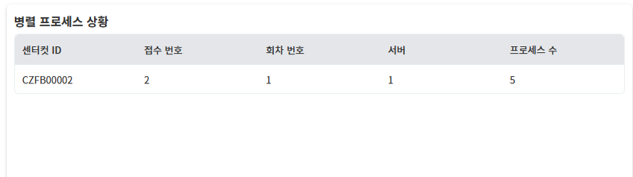

실시간으로 처리되고 있는 센터컷 프로세스 상황을 나타내는 영역이다.

Figure 4. 병렬 프로세스 상황 영역

병렬 프로세스 상황 상세
컬럼 명	설명
CC ID	센터컷 ID(Center-Cut ID)이다. 센터컷 작업 상황에서 확인 가능하다.
접수 번호	센터컷이 실행되는 하나의 단위. 센터컷 작업 상황에서 확인 가능하다.
회차 번호	센터컷이 처리오류가 나서 오류 재처리를 했을 때 동일한 접수 번호에 회차 번호가 올라간다. 센터컷 작업 상황에서 확인 가능하다.
서버	노드 번호를 의미한다.
프로세스 수	센터컷이 실행되는 프로세스 수를 의미한다.

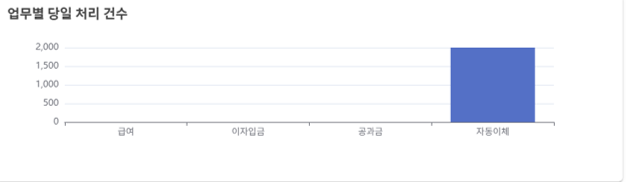

업무 별 당일 처리 건수에 대한 그래프이다.

업무 종류는 공통 코드에서 추가/수정이 가능하다. Default는 [BXMCC0013]센터컷 L2 어플리케이션 코드에서 추가/수정 가능하며, 만약 공통 코드 ID를 변경할 경우 BXM Web Admin 커스터마이징이 필요하다.

아래 예시에서 자동 이체 업무가 2000건 처리 되었다는 것을 알 수 있다.

Figure 5. 업무 별 당일 처리 건수 영역

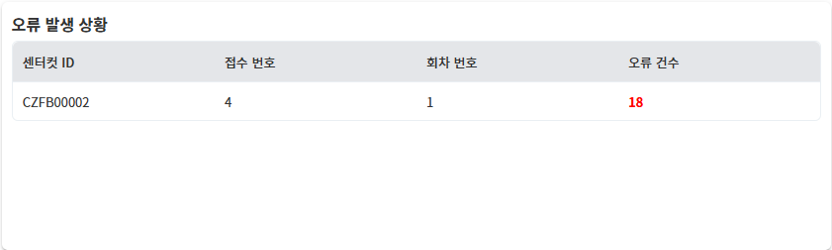

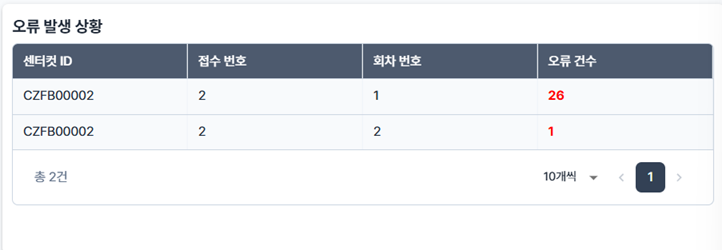

오류 발생 상황을 나타내는 그리드이다. 컬럼은 병렬 프로세스 상황의 컬럼과 동일한 의미를 가지며, 오류 건수는 해당 센터컷 실행 중 오류 건수를 의미한다.

Figure 6. 오류 발생 상황 영역

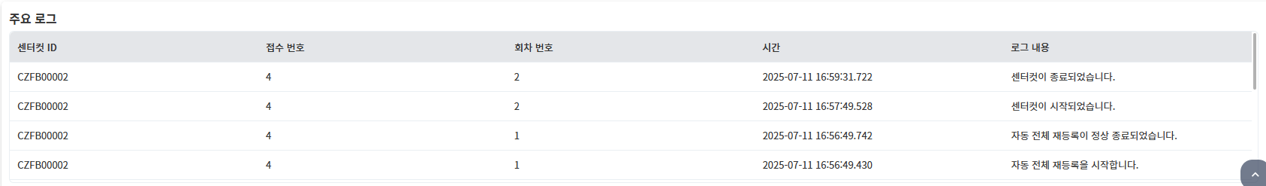

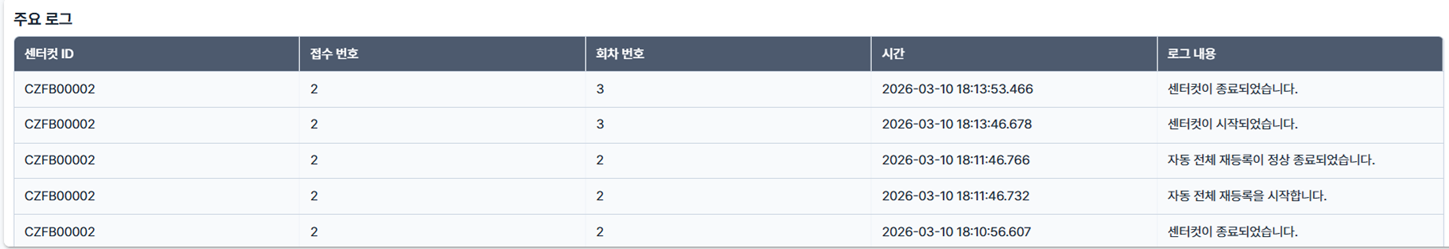

센터컷의 실행 상태 로그를 나타내는 그리드이다. 센터컷 시작, 종료, 재등록 등의 로그를 나타낸다.

컬럼은 병렬 프로세스 상황의 컬럼과 동일한 의미를 가지며, 로그 발생 시간은 HH:mm 포맷을 사용한다.

Figure 7. 주요 로그 영역
