어플리케이션 아키텍처
설계환경에서 어플리케이션 아키텍처를 설계하는 방법에 대해 설명합니다.
이번 장은 개별 설계자가 아니라 프로세스 모델러, 또는 프레임워크 관리자와 같이 전체 업무 표준을 관리하는 관리자를 대상으로 합니다.
1. 새로운 구조파일 생성
도메인 구조를 정의하기 위한 구조 파일의 생성 방법 및 도메인 구조 편집기에 대해서 설명합니다.
새로운 구조파일은 일반 개발자에게는 노출되지 않습니다.

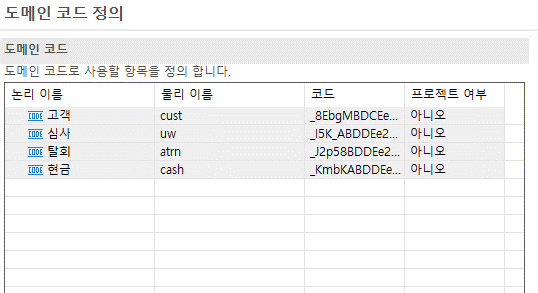

2. 업무 분류 코드 정의
-
업무 분류 코드 영역을 우클릭, 또는 추가 버튼을 클릭하여 업무 분류 코드 정의 대화창을 띄웁니다.
-
단어를 검색 또는 직접 입력하여 구성 항목에 코드를 추가합니다.
-
OK 버튼을 눌러 코드 추가를 완료합니다.
-
1~3을 반복하여 필요한 코드를 모두 추가합니다.
3. 업무 분류 코드 정의
-
업무 분류 코드를 업무 분류 구조 영역에 드래그합니다. 이 때, 기존에 끌어다 놓은 코드 위에 드래그하면 하위 코드로 적용됩니다.
-
코드가 적절한 맵구조를 가지게 되었는지 확인합니다.
-
업무 분류 코드 영역에서 프로젝트로 사용할 코드의 프로젝트 여부를 변경합니다. 같은 프로젝트 하위의 업무 분류의 자원은 서로 참조가 가능하고 그 외는 공유 자원만 참조 가능합니다.
-
설정으로 내보내기 버튼을 눌러 구조파일 내보내기 대화창을 오픈합니다. 생성된 SQL을 실행하여 DB설정을 update한 후, Studio를 재기동하면 정의한 업무 분류 코드와 구조가 반영됩니다.
