LRA 분산 트랜잭션 모니터링

1. LRA 분산 트랜잭션 모니터링

LRA 분산 트랜잭션 모니터링은 웹어드민을 통해서 확인 할 수 있으며, LRA 모니터링, LRA RECOVERY 모니터링 2개의 화면이 있다.

화면은 온라인 관리 → LRA 모니터링 메뉴에 있으며, 현재 LRA가 진행 중인 트랜잭션에 대해서 모니터링 할 수 있다.

다음은 LRA 모니터링 화면이다.

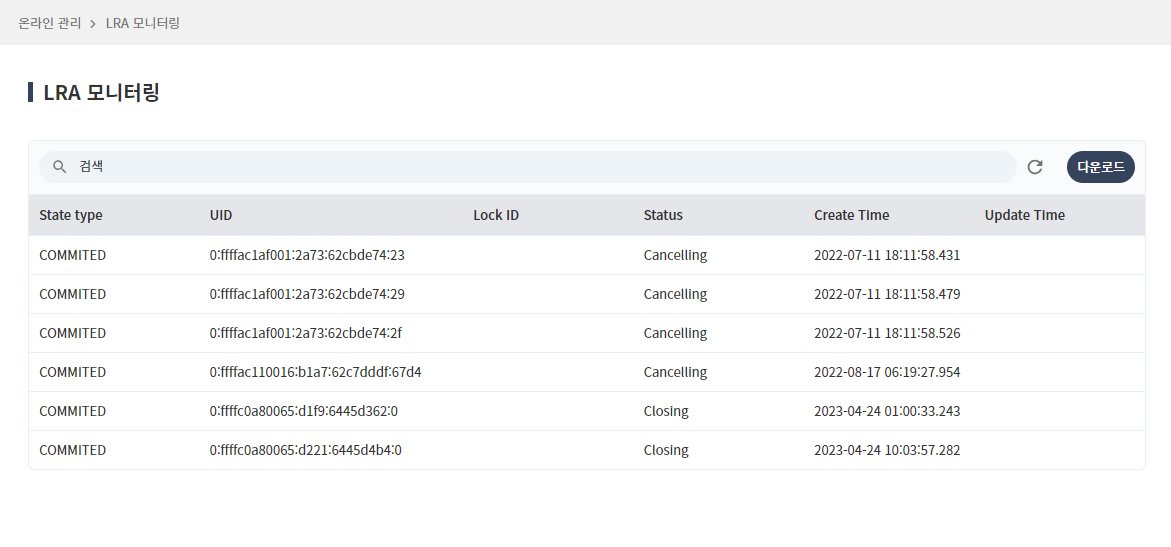

Figure 1. LRA 모니터링

화면에 정의되어 있는 각 컬럼에 대한 사항은 다음과 같다.

LRA 모니터링 속성
컬럼명	설명	비고
State Type	LRA Record가 Commit 된 상태 인지를 나타내는 속성	기본적으로 COMMITTED(데이터 값 : 1) 상태로 관리한다.
UID	LRA ID를 의미하며, LRA 트랜잭션 수행 시 Unique하게 채번된 ID를 말한다.	참고: BXM의 GUID의 개념이다.
Lock ID	중북 처리를 방지하기 위한 ID
Status	LRA 트랜잭션 진행 상태
Create Time	생성 시간
Update Time	수정 시간

Status는 LRA 트랜잭션의 현재 상태를 의미하며, 정의되는 각 상태는 다음과 같다.

LRA Status 속성
속성명	설명
Active	LRA 트랜잭션이 생성되고 진행 중인 상태를 의미한다.
Cancelling	LRA 트랜잭션을 취소하기 위해 취소 요청이 수행 중인 상태를 의미한다.
Cancelled	LRA 트랜잭션의 취소가 완료된 상태를 의미한다.
FailedToCancel	LRA 트랜잭션 취소 실패가 된 상태를 의미한다.
Closing	LRA 트랜잭션을 완료하기 위해 온료 요청이 수행 중인 상태를 의미한다.
Closed	LRA 트랜잭션이 정상적으로 완료가 된 상태를 의미한다
FailedToClose	LRA 트랜잭션 완료 처리가 실패가 된 상태를 의미한다.

화면은 온라인 관리 → LRA RECOVERY 모니터링 메뉴에 있으며, LRA 트랜잭션이 최종 실패한 트랜잭션에 대해서 모니터링 할 수 있다.

해당 화면을 통해서 복구 처리를 할 수 있다.

다음은 LRA RECOVERY 모니터링 화면이다.

Figure 2. LRA RECOVERY 모니터링

LRA RECOVERY 모니터링 화면에 정의되어 있는 각 컬럼에 대한 사항은 LRA 모니터링화면과 동일하다.

상세화면은 LRA 모니터링 / LRA RECOVERY 모니터링 상세화면은 동일하다.

다음은 상세화면의 기본 정보 화면이다.

Figure 3. LRA 모니터링 / LRA RECOVERY 모니터링 기본 정보 화면

기본 정보 화면에 정의되어 있는 각 속성에 대한 사항은 다음과 같다.

LRA 모니터링 / LRA RECOVERY 기본 정보 화면 속성
컬럼명	설명	비고
State Type	LRA Record가 Commit 된 상태 인지를 나타내는 속성	기본적으로 COMMITTED(데이터 값 : 1) 상태로 관리한다.
UID	LRA ID를 의미하며, LRA 트랜잭션 수행 시 Unique하게 채번된 ID를 말한다.	참고: BXM의 GUID의 개념이다.
LRA ID	UID와 동일하며, LRA Coordinator 주소와 함께 정의되어 있다.
Client ID	LRA 트랜잭션을 발생 시킨 Client ID.	Rest API가 정의된 Controller + Method를 의미한다.
Type Name	LRA 트랜잭션의 Type	"StateManager/BasicAction/TwoPhaseCoordinator/LRA" 로 고정 처리한다.
Recovering	LRA 트랜잭션 RECOVERY 상태
Status	LRA 트랜잭션 진행 상태
Active	LRA 트랜잭션이 Active한 상태인지 여부 값
Create Time	생성 시간
Update Time	수정 시간

다음은 상세화면의 LRA Record 정보 화면이다.

Figure 4. LRA 모니터링 / LRA RECOVERY 모니터링 LRA Record 정보 화면

LRA Record 정보 화면에 정의되어 있는 각 속성에 대한 사항은 다음과 같다.

LRA 모니터링 / LRA RECOVERY 기본 정보 화면 속성
컬럼명	설명	비고
LRA ID	UID와 동일하며, LRA Coordinator 주소와 함께 정의되어 있다.
Parent ID	부모의 LRA ID	LRA 트랜잭션이 REQUIRE_NEW 속성으로 분리할 경우 부모의 LRA ID를 의미한다.
Recovery URI	LRA 트랜잭션에 대한 RECOVERY 시 호출 하는 URL이다.
Complete URI	LRA 트랜잭션 완료에 대한 보상거래 호출 URI	비즈니스 로직이 정상적으로 완료가 되었을 때 LRA Coordinator에 의해 호출 된다.
Compensate URI	LRA 트랜잭션 에러에 대한 보상거래 호출 URI	비즈니스 로직엣 에러가 발생 되었을 때 LRA Coordinator에 의해 호출 된다.
After URI	정상 혹은 완료 시 호출 하는 URI이다.	현재는 정의하지 않는다.
Status	LRA Record의 상태
Termination Data	보상 처리를 위해 저장되는 복구 데이터	LRAContext.storeTerminationData() Util에 의해 저장된다.
