온라인 로그 조회

온라인 거래에서 발생한 로그를 서비스로그, 이미지로그, 에러로그로 검색하여 확인할 수 있다.

Figure 1. 온라인 로그 조회

1. 로그 메인 영역

로그 종류별(서비스로그, 이미지로그, 에러로그)로 검색이 가능하며, 발생 일시는 필수 항목이다.

설정 및 거래의 성공/실패에 따라 쌓이는 로그 종류에 차이가 있으므로, 같은 거래여도 검색 결과에 차이가 있을 수 있다. 예) 거래가 성공했을 경우 에러 로그는 존재하지 않는다.

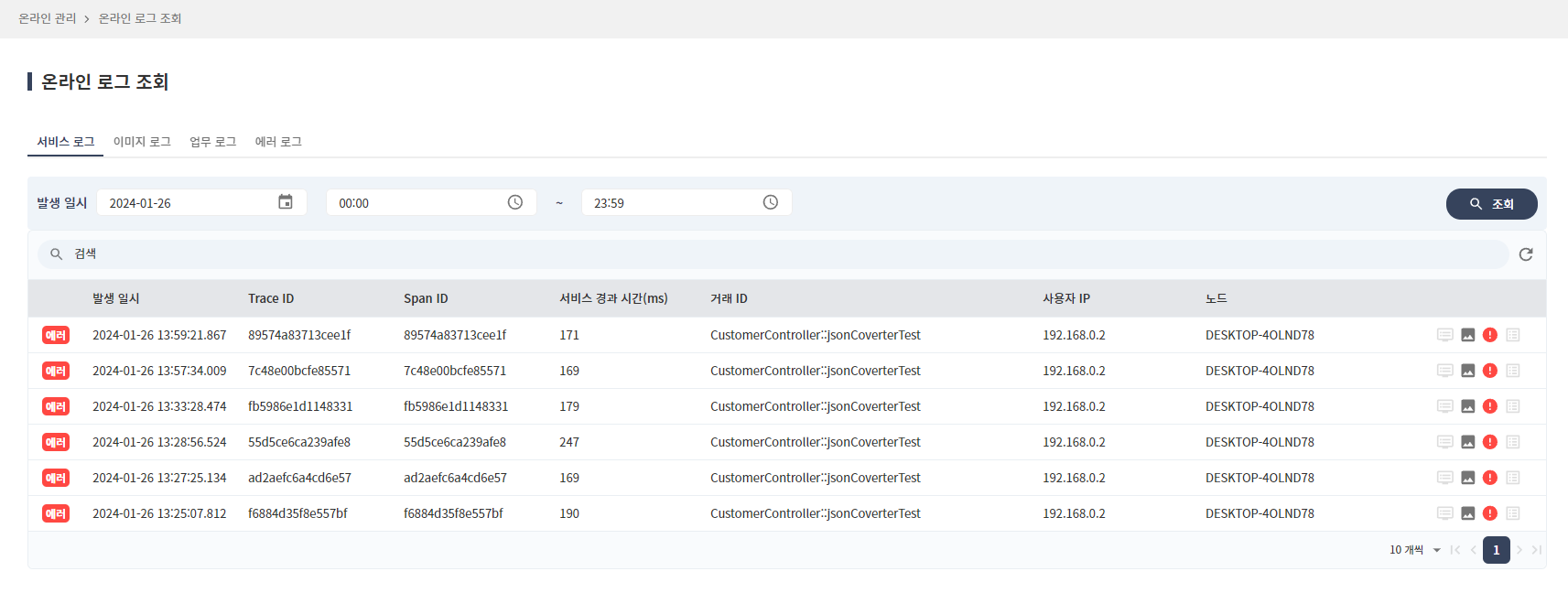

발생 일시, 거래 ID, 노드 명, 사용자 IP, Trace ID, Span ID를 검색 조건으로 서비스 로그를 조회할 수 있다. 화면엔 에러 여부, 발생 일시, Trace ID, Span ID, 서비스 경과 시간, 거래 ID, 사용자 IP, 노드 등이 출력된다.

Figure 2. 서비스 로그 화면

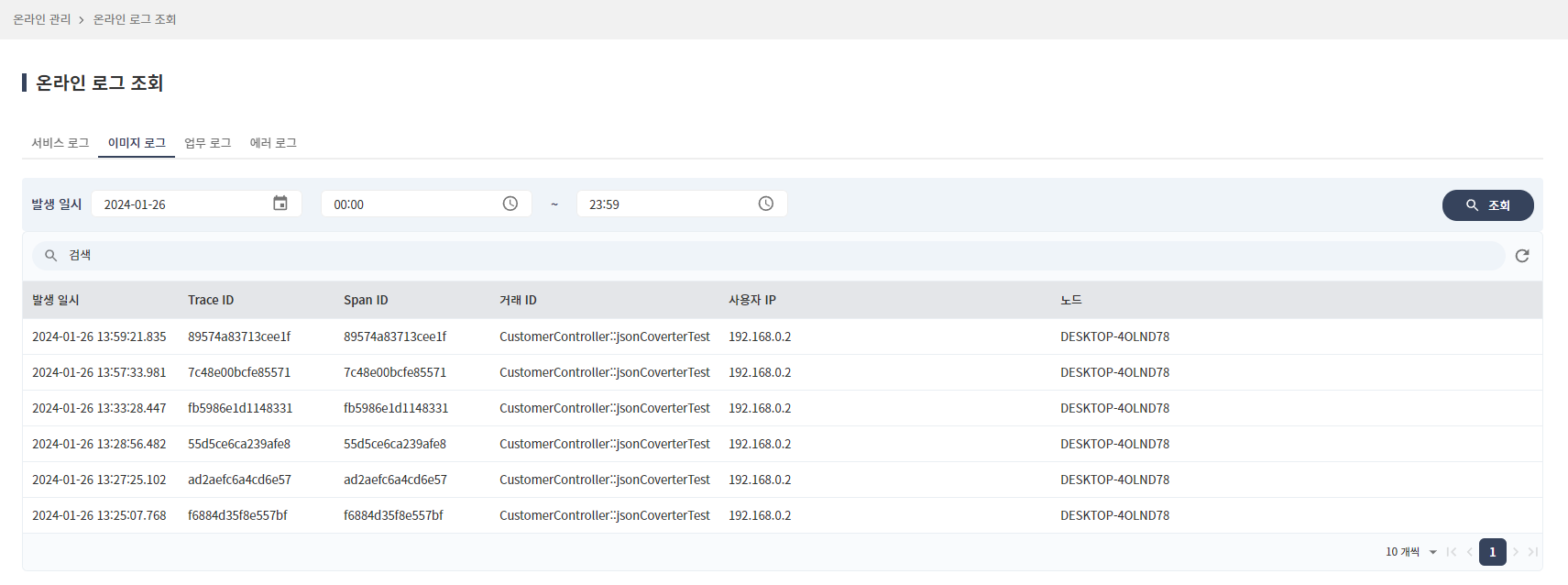

발생 일시, 거래 ID, 노드 명, 사용자 IP, Trace ID, Span ID를 검색 조건으로 이미지 로그를 조회할 수 있다. 화면엔 발생 일시, Trace ID, Span ID, 거래 ID, 사용자 IP, 노드 등이 출력된다.

Figure 3. 이미지 로그 화면

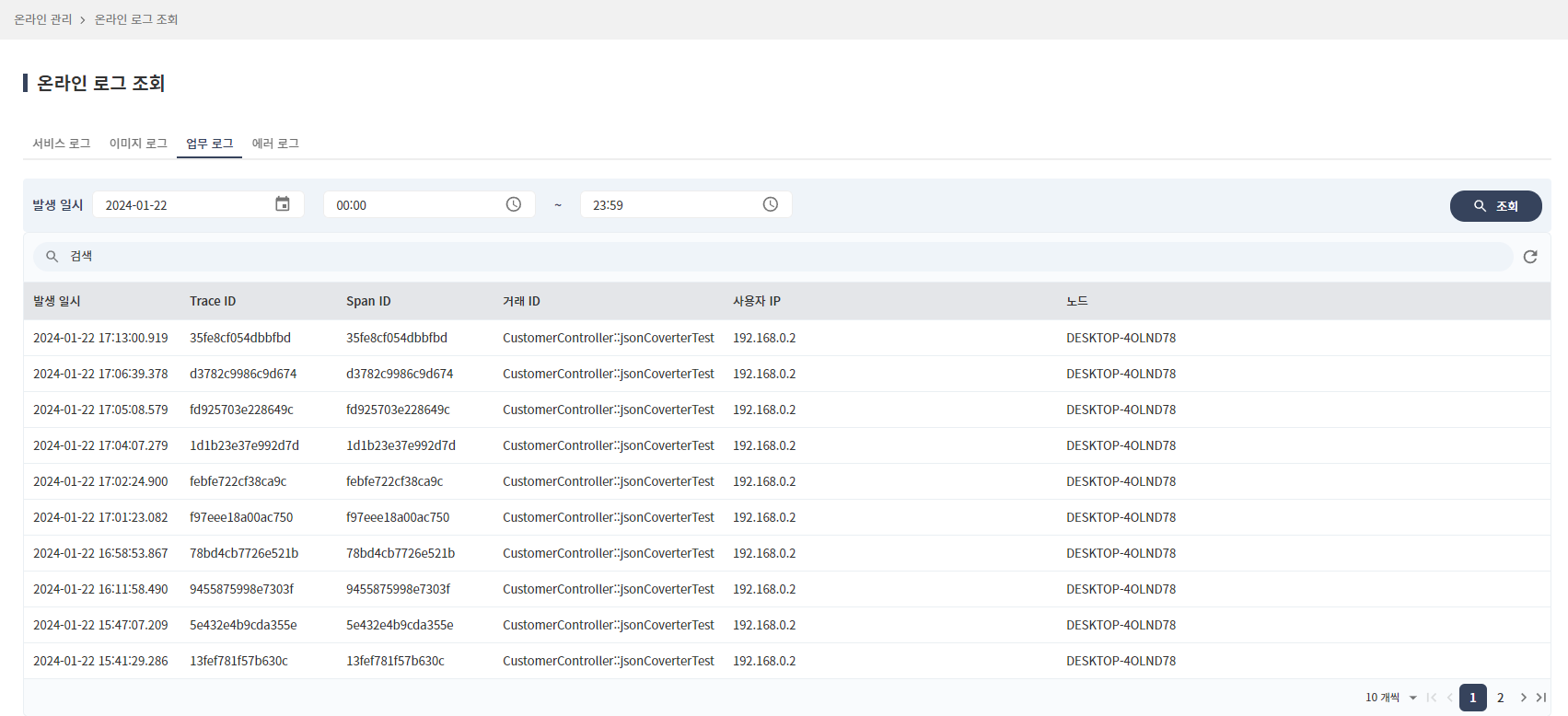

발생 일시, 거래 ID, 노드 명, 사용자 IP, Trace ID, Span ID를 검색 조건으로 업무 로그를 조회할 수 있다. 화면엔 발생 일시, Trace ID, Span ID, 거래 ID, 사용자 IP, 노드 등이 출력된다.

Figure 4. 업무 로그 화면

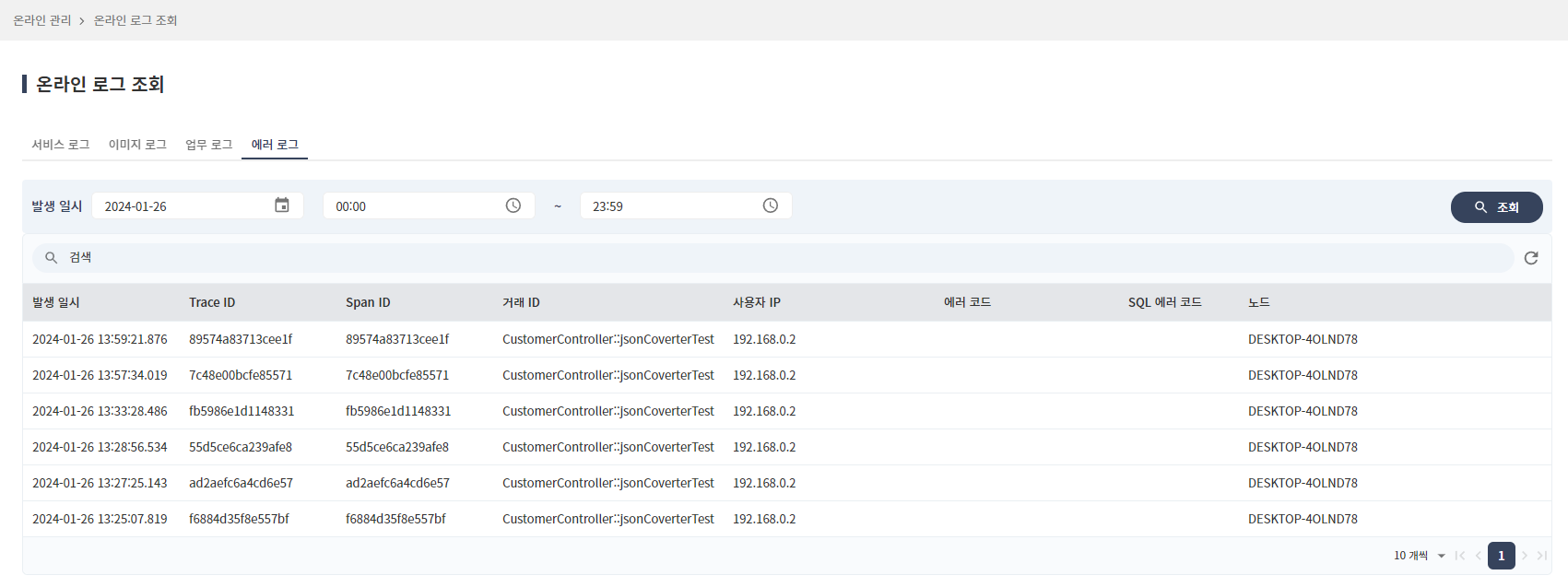

발생 일시, 거래 ID, 노드 명, 사용자 IP, Trace ID, Span ID를 검색 조건으로 에러 로그를 조회할 수 있다. 화면엔 발생 일시, Trace ID, Span ID, 거래 ID, 사용자 IP, 에러 코드, SQL 에러 코드, 노드 등이 출력된다.

Figure 5. 에러 로그 화면

각 로그 타입 화면에서 검색 결과의 데이터를 클릭하면 해당 로그에 대한 상세 내용을 확인할 수 있다.

로그 상세 팝업에서는 해당 로그의 상세 로그, 서비스 로그, 이미지 로그, 업무 로그, 에러 로그가 존재하는 경우 우측 상단의 버튼을 통해 확인할 수 있다.

거래에 대한 서비스 로그를 확인할 수 있다.

Figure 6. 서비스 로그 상세 팝업

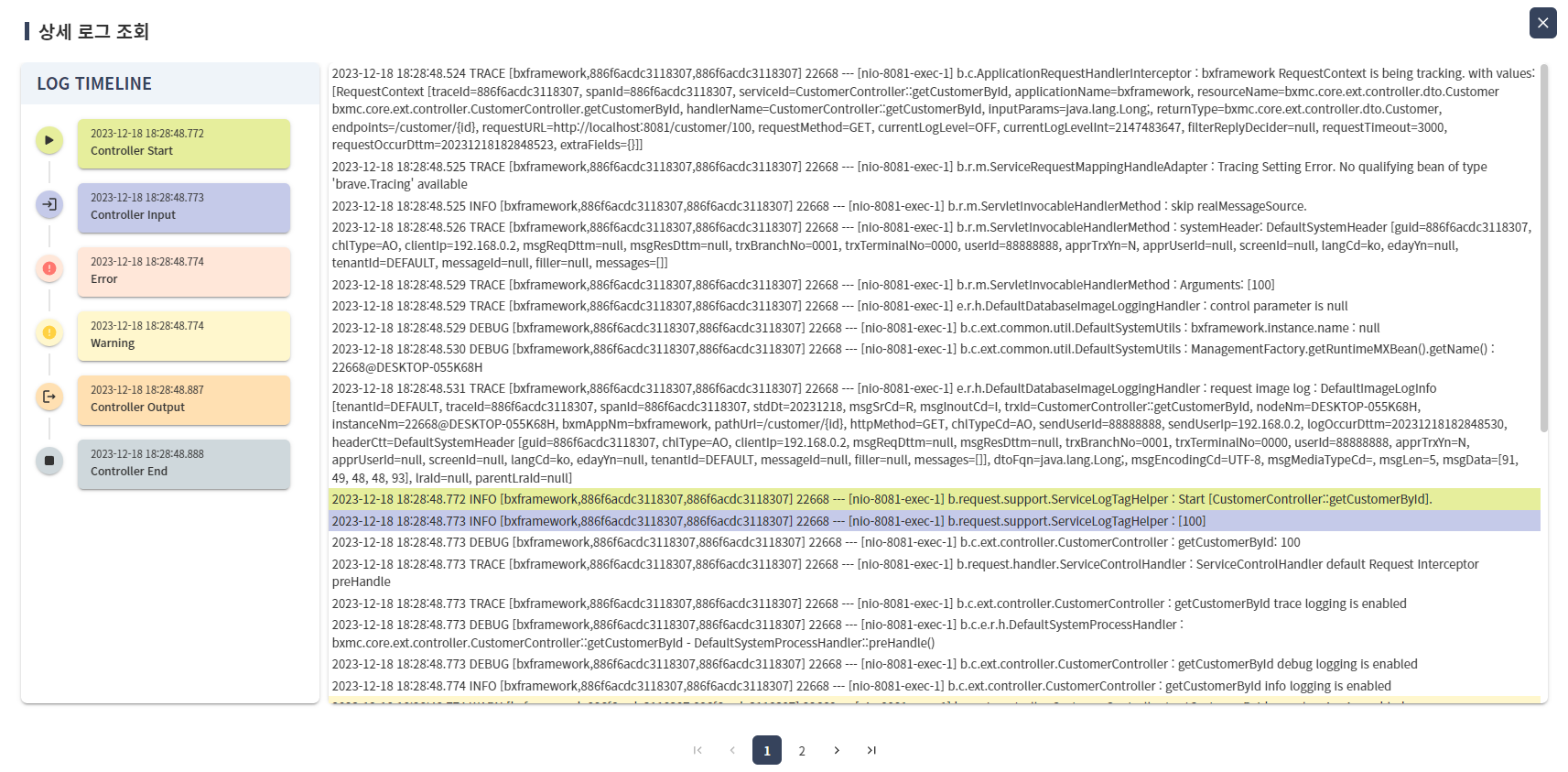

거래 중에 발생한 로그를 확인할 수 있다.

Figure 7. 상세 로그 팝업

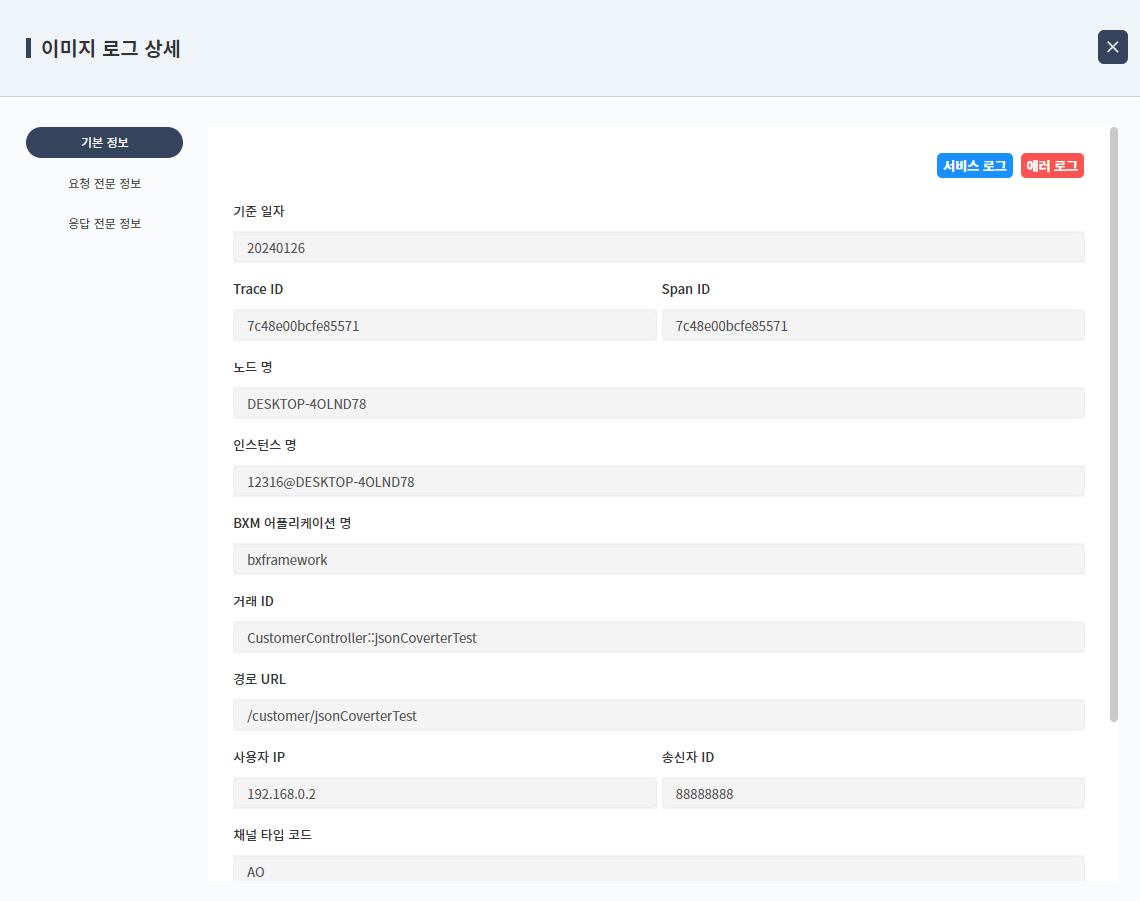

입력 전문, 입력 전문 Raw Data, 출력 전문, 출력 전문 Raw Data에 대한 이미지 로그를 확인할 수 있다.

Figure 8. 이미지 로그 상세 팝업

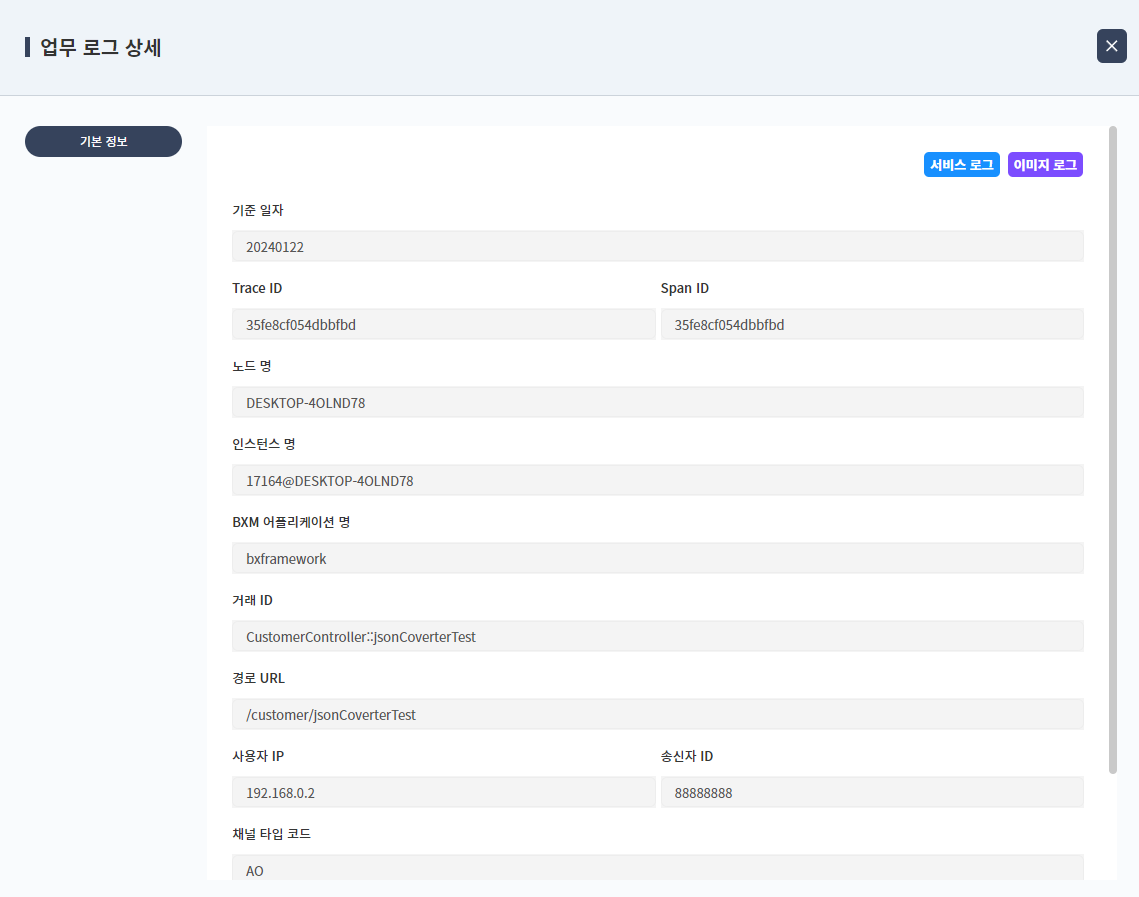

거래에 대한 업무 로그를 확인할 수 있다.

Figure 9. 업무 로그 상세 팝업

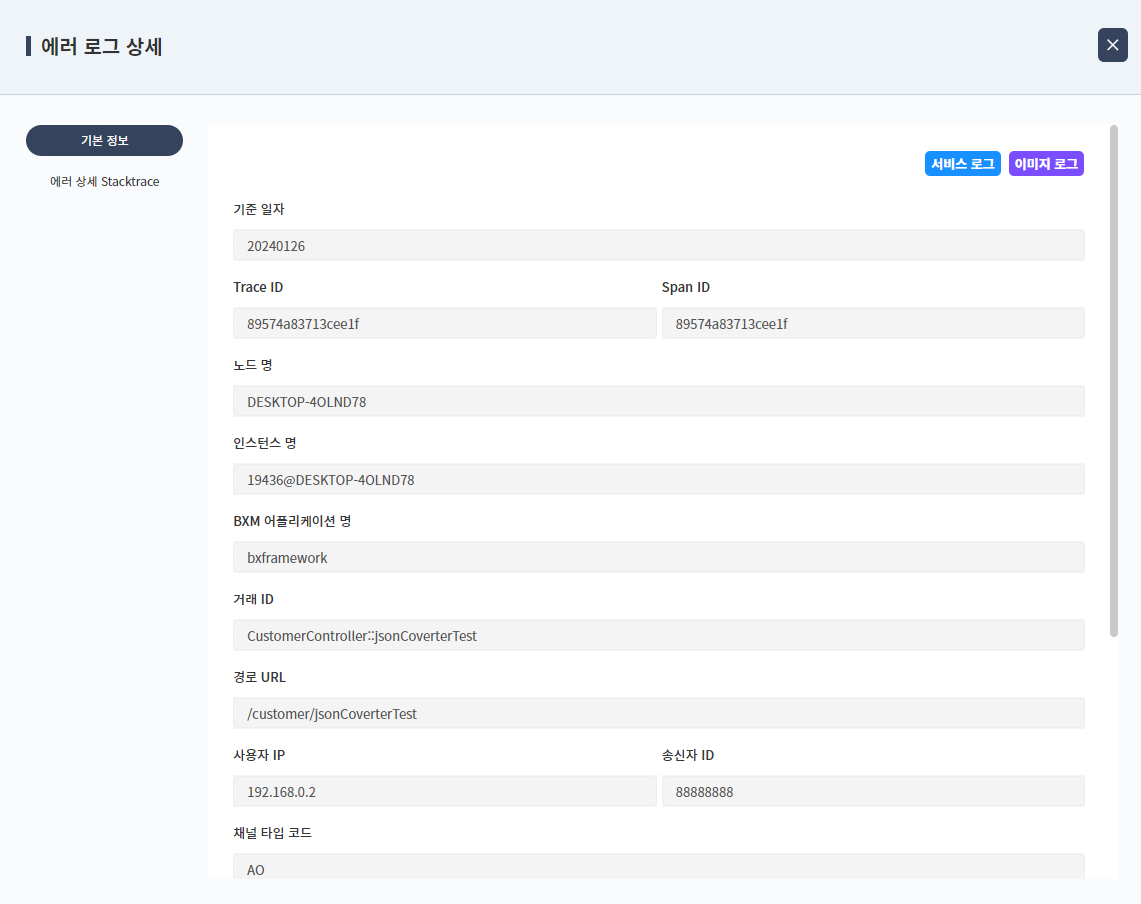

거래에서 에러가 발생했을 경우에 쌓이는 에러 로그를 확인할 수 있다.

Figure 10. 에러 로그 상세 팝업
